Di động kỹ thuật số ngầm 35KV cáp Kiểm tra khoảng cách cáp định vị lỗi

Máy kiểm tra lỗi cáp ZX-A10

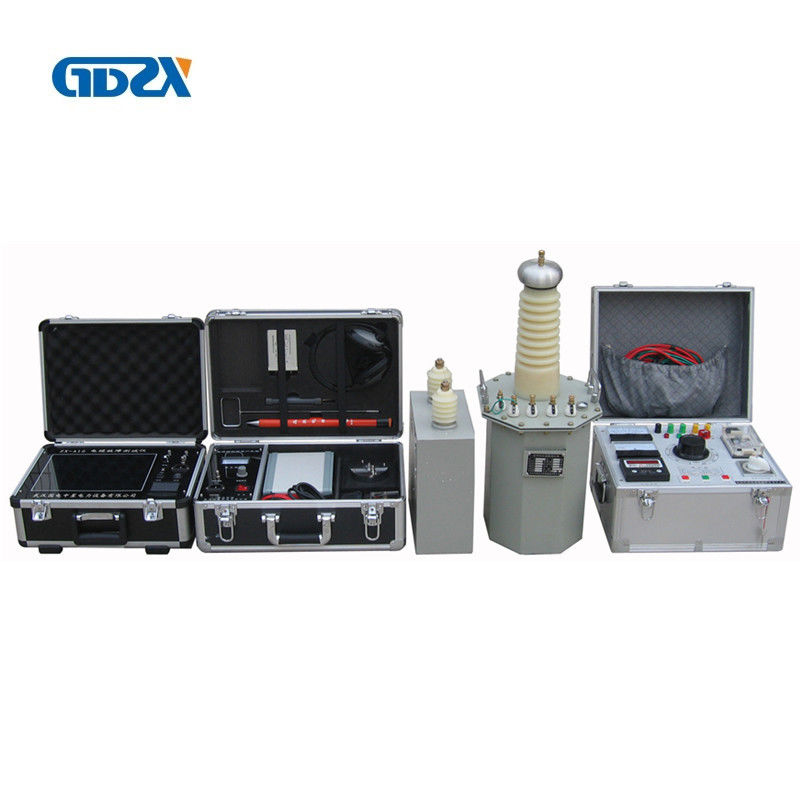

ZX-A10 CABLE FAULT LOCATOR integrated industrial embedded computer platform, Network Communications Service and USB communication system. ZX-A10 CABLE FAULT Locator tích hợp nền tảng máy tính nhúng công nghiệp, Dịch vụ truyền thông mạng và hệ thống giao tiếp USB. The device consists 3 parts: main system, fault locator and cable line tester. Thiết bị bao gồm 3 phần: hệ thống chính, định vị lỗi và kiểm tra đường dây cáp. It is used for cable fault location, cable line and depth test and daily maintenance of cable data. Nó được sử dụng để xác định vị trí lỗi cáp, đường cáp và kiểm tra độ sâu và bảo trì dữ liệu cáp hàng ngày. It can also be used for signal cable fault location for railway station and airport. Nó cũng có thể được sử dụng cho vị trí lỗi cáp tín hiệu cho nhà ga và sân bay.

Đặc trưng:

1. Embedded computer system into cable fault locator. 1. Hệ thống máy tính nhúng vào bộ định vị lỗi cáp. Lithium-power supply for convenient field tests. Cung cấp năng lượng lithium cho các thử nghiệm hiện trường thuận tiện.
2. Màn hình cảm ứng 12,1 inch và hệ thống Windows XP.
3. USB interface. 3. Giao diện USB. 5 sampling frequency between 6.25 MHz to 100MHz for cable of different length. 5 tần số lấy mẫu trong khoảng từ 6,25 MHz đến 100 MHz đối với cáp có độ dài khác nhau.
4. Tự động tìm kiếm điểm lỗi và hiển thị khoảng cách, chuyển động của con trỏ kép có thể chính xác đến 0,15m.

5. Dạng sóng có thể nén hoặc mở rộng tự do.

6. Hệ thống hiển thị hai dạng sóng ngẫu nhiên gần với dạng sóng tiêu chuẩn để bạn tham khảo.
7. Tổng dạng sóng 40G và sơ đồ nối dây tại chỗ để bạn tham khảo
8. Bộ lấy mẫu mô-đun thông minh để thay thế hệ thống dây điện tại chỗ, lấy mẫu hoàn toàn tách biệt với HV để đảm bảo an toàn.

Ứng dụng:
1. Kiểm tra lỗi cáp cho các cấp điện áp khác nhau, các phần khác nhau và môi trường khác nhau, bao gồm mạch hở, ngắn mạch, điện trở thấp, rò rỉ điện trở cao, đèn flash sự cố điện trở cao.
2. Kiểm tra lỗi cáp tín hiệu cho ga đường sắt, sân bay.
3. Kiểm tra tốc độ truyền sóng của cáp có độ dài được biết đến.
4. Kiểm tra tuyến cáp và độ sâu.
5. Chế độ hiển thị: LCD 12,1 inch (Windows XP)
6. Chế độ bộ nhớ: Đã sửa và di chuyển 20G / 2G
7. Phương pháp thử: Phương pháp xung điện áp thấp, phương pháp mạch xung flash, phương pháp điện áp flashover
8. Khoảng cách thử nghiệm: không dưới 40km
9. Khoảng cách thử nghiệm ngắn nhất (vùng mù): 5-10m
10. Lỗi vị trí: ± 0,2m
11. Lỗi kiểm tra: nhỏ hơn ± 1%
12. Tần số lấy mẫu: 6.25 MHz, 10 MHz, 25 MHz, 50 MHz, 100 MHz, (tự thích ứng)
13. Nguồn điện: AC 220 V ± 10% DC 12V (7AH)
14. Độ bền công suất tối đa: 4 giờ

Thông số kỹ thuật phân tích đường dẫn:
1. Tần số tín hiệu: sóng hình sin 15KHz
2. Công suất đầu ra: Pomax≥100W
3. Trở kháng đầu ra: Zo = Zc
4. Chế độ rung: không liên tục
5. Trọng lượng tịnh: 9,8Kg
6. Nhiệt độ môi trường: -10oC ~ + 40oC
7. Kích thước tổng thể: 180mm × 300mm × 400mm
8. Độ ẩm tương đối: RH≤85% (25oC)

Máy phát xung

1. Đầu ra DC: 32kV, liên tục điều chỉnh

2. điện dung ngoài: 1 ~ 8 F

3. thời gian tác động: 1 ~ 6 giây

4. năng lượng xung tối đa: 400 ~ 1800J

5. dòng điện đầu ra tối đa: 40mA

6. lỗi chỉ thị điện áp: + 2%

7. Điện áp cung cấp: 220 VAC 50Hz

8. Nhiệt độ môi trường: -10oC ~ + 50oC

9. khối lượng: 380 x 260 x 260 mm
