| Phạm vi làm việc của máy biến dòng được thử nghiệm: | 1% ～ 200% | Phụ tải: | 2,5VA ～ 300VA, COSφ = 0,1 ～ 1,0 |
|---|---|---|---|
| Phạm vi chính xác của máy biến dòng được thử nghiệm: | 1,0, 0,5, 0,5S, 0,2 và 0,2S | Phạm vi đo:: | R: 0,00Ω ～ 20,0Ω |
| Công suất tiêu thụ của thiết bị: | 20VA | Kích thước bên ngoài tối đa: | 460 × 375 × 183mm |
| Điểm nổi bật: | Máy hiệu chuẩn trường biến áp hiện tại,Máy hiệu chuẩn trường độ chính xác 0,05 |
||
Máy phân tích CT PT
Hiệu suất đáng tin cậy và chức năng mạnh mẽ Máy hiệu chuẩn trường biến áp hiện tại
Thiết bị đo năng lượng điện cao áp của nhà máy điện, trạm biến áp và thiết bị đo năng lượng điện của đông đảo người sử dụng liên quan đến lợi ích sản xuất điện, truyền tải điện, cung cấp điện và nhiều bên của người sử dụng.
Để đảm bảo phép đo chính xác, việc kiểm tra phải được thực hiện theo SD109 "Quy định kiểm tra đối với thiết bị đo lường năng lượng điện" và DL / T448-2000 "Quy định quản lý kỹ thuật đối với thiết bị đo lường điện".

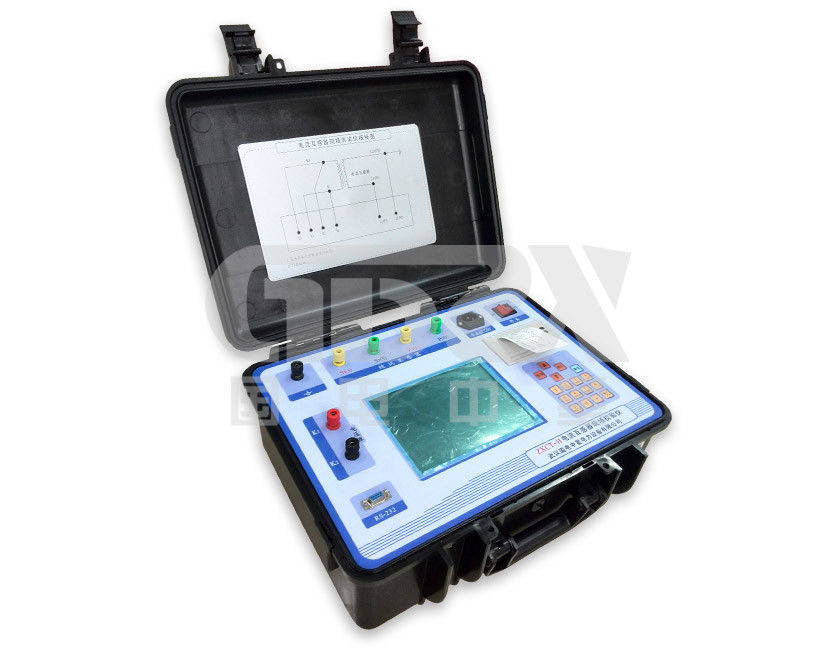

Máy hiệu chuẩn trường biến dòng ZXCT-H được phát triển dựa trên công nghệ thử nghiệm cao cấp, thiết kế mạch điện tử quy mô lớn và tuân thủ các quy định quốc gia có liên quan.Nó giải quyết các vấn đề về xác minh tại chỗ của máy biến dòng và máy biến điện áp với cường độ làm việc cao và hoạt động tẻ nhạt.Đồng thời,
1. Thiết bị cũng có phương pháp đệ quy để đo sai số biến dòng, thuận tiện cho việc xác minh tại chỗ của thiết bị đo.
2. Xác minh tại chỗ máy biến dòng không yêu cầu máy biến dòng tiêu chuẩn, bộ tăng dòng, hộp tải, hộp điều khiển điện áp và dây dẫn dòng cao.Nó sử dụng dây thử nghiệm cực kỳ đơn giản và các hoạt động để đạt được xác nhận của máy biến dòng, giảm đáng kể công việc Cường độ và hiệu suất làm việc được cải thiện, thuận tiện cho việc kiểm định máy biến áp tại chỗ.
3. Dụng cụ có một máy biến điện áp tiêu chuẩn tương đương với cùng một tỷ số biến đổi của máy biến dòng đo được.Độ chính xác của nó có thể đạt mức 0,05, có thể đo chính xác tỷ số biến đổi và sai số không tải của máy biến dòng đo được.Sau đó kết hợp các kết quả thử nghiệm trở kháng và điện dung để tính sai số của máy biến áp.
4. Áp dụng thử nghiệm cung cấp điện tần số khác nhau gần với tần số nguồn điện để ngăn chặn bức xạ điện từ tần số nguồn tại chỗ và nhiễu loạt.
5. Dải đo rộng, có thể đạt 5A / 5A ~ 25000A / 5A hoặc 5A / 1A ~ 6300A / 1A.
6. Với chức năng đo tỷ số biến dòng và kiểm tra điện trở trong của cuộn thứ cấp.
7. Áp dụng màn hình tinh thể lỏng màu lớn 800 × 600 độ phân giải cao, với giao diện và thiết kế hoạt động được nhân bản hóa, sử dụng màn hình cảm ứng để hỗ trợ thao tác, giúp thao tác thuận tiện và nhanh chóng hơn.
8. Sử dụng các thuật toán phần mềm chính xác, độ chính xác của dữ liệu đo lường được cải thiện hơn nữa.
9. Nó có trí thông minh để đánh giá tình trạng dây bên ngoài và nhắc lỗi dây, tỷ lệ biến đổi, lỗi phân cực, v.v.
10. Tự động làm tròn dữ liệu thử nghiệm và đánh giá xem nó có nằm ngoài dung sai hay không.Dữ liệu ngoài dung sai được hiển thị bằng màu cam và ngoài dung sai được hiển thị ở góc dưới bên phải của cửa sổ.
11. Trực tiếp đưa ra kết luận xác minh tại chỗ, đủ tiêu chuẩn hoặc ngoài khả năng chịu đựng.
12. Bộ nhớ quy mô lớn có thể lưu trữ lên đến 1000 dữ liệu thử nghiệm hiện trường.
13. Sử dụng giao diện RS232 hoặc USB để kết nối máy tính để in chứng chỉ dữ liệu.
14. Khung khuôn bằng nhựa kỹ thuật được sử dụng để chống va đập và áp lực nhằm đảm bảo an toàn cho người vận hành và thiết bị tại chỗ.
1. Phần đo lỗi máy biến dòng
1) Độ chính xác tổng thể: 1/3 giới hạn sai số của máy biến dòng đo được
2) Phạm vi kiểm tra: 5A / 5A ~ 25000A / 5A hoặc 5A / 1A ~ 6300A / 1A
| Dải dòng điện sơ cấp định mức của máy biến áp với dòng điện thứ cấp là 5A | |||||||
| 5 | 7,5 | 10 | 15 | 20 | 25 | 30 | 40 |
| 50 | 60 | 75 | 80 | 100 | 120 | 150 | 160 |
| 200 | 250 | 300 | 315 | 400 | 500 | 600 | 630 |
| 750 | 800 | 1000 | 1200 | 1250 | 1500 | 1600 | 2000 |
| 2500 | 3000 | 3150 | 3200 | 4000 | 5000 | 6000 | 6300 |
| Dải dòng điện sơ cấp định mức của máy biến áp với dòng điện thứ cấp 1A | |||||||
| 5 | 7,5 | 10 | 15 | 20 | 25 | 30 | 40 |
| 50 | 60 | 75 | 80 | 100 | 120 | 150 | 160 |
| 200 | 250 | 300 | 315 | 400 | 500 | 600 | 630 |
| 750 | 800 | 1000 | 1200 | 1250 | 1500 | 1600 | 2000 |
| 2500 | 3000 | 3150 | 3200 | 4000 | 5000 | 6000 | 6300 |
Lưu ý: Máy biến dòng có dòng thứ cấp 1A có thể được chuyển đổi thành 31500A / 1A bằng phương pháp đo vòng dây bằng ampe.Các phương pháp thử nghiệm khác đối với tỷ số biến dòng không xuất hiện trong bảng như sau:
Dùng phương pháp quay ampe bằng nhau để kiểm tra máy biến dòng, ví dụ: bạn cần thử máy biến dòng 1000A / 5A, bạn hãy luồn dây thử nghiệm của dụng cụ qua hai vòng của máy biến dòng, rồi thử nghiệm dòng điện vào là chỉ 500A.Phương pháp thử nghiệm này không ảnh hưởng đến tính hợp lệ của dữ liệu thử nghiệm máy biến áp.
Tương tự, các tỷ lệ biến đổi khác sử dụng các phương pháp xử lý sau:
| Xếp hạng một lần (A) | Số lượt | Dụng cụ chính hiện tại (A) |
| 80 | 2 | 40 |
| 120 | 2 | 60 |
| 8000 | 2 | 4000 |
| 12000 | 2 | 6000 |
3) Phạm vi làm việc của máy biến dòng được thử nghiệm: 1% ～ 200%
4) Phụ tải: 2,5VA ～ 300VA, COSφ = 0,1 ～ 1,0
5) Phạm vi chính xác của máy biến dòng được thử nghiệm: 1,0, 0,5, 0,5S, 0,2 và 0,2S
6) Sai số đo điện trở / thừa nhận: ≤5,0%
7) Dải đo: R: 0,00Ω ～ 20,0Ω
Y: 0,000mS ～ 100,0mS
2. Một phần của bộ hiệu chỉnh máy biến điện áp
1) Lỗi cơ bản:
a.Thành phần trong pha:
2. Một phần của bộ hiệu chỉnh máy biến điện áp
1) Lỗi cơ bản:
a.Thành phần trong pha: X = (X × 2% + Y × 2% 2 từ)
Y = (X × 2% + Y × 2% 5 từ)
"X", "Y" -giá trị hiển thị của nhạc cụ
Lỗi "5 từ" -quantization của nhạc cụ
b.Bảng tỷ lệ phần trăm: Mức 1
c.Phạm vi đo: f: 0,0000% ～ 200,0%
Δ: 0,000 ′ ～ 999,9 ′
3. Công suất tiêu thụ của thiết bị: 20VA
4. Mức độ chính xác của thiết bị: mức 0,05S
5. Kích thước bên ngoài tối đa: 460 × 375 × 183mm
6. Trọng lượng: 10.0kg
