Thông tin chi tiết sản phẩm:
Thanh toán:
|
tên sản phẩm: | Máy kiểm tra điện trở đất kẹp đôi | Nguồn cấp: | Pin lithium có thể sạc lại DC 7.4V 1.8Ah |
---|---|---|---|
đèn nền: | Có thể điều khiển đèn nền màn hình trắng, thích hợp sử dụng ở những nơi tối | Tần suất kiểm tra: | 128Hz/111Hz/105Hz/94Hz (Chọn tần số tự động) |
Kiểm tra dạng sóng điện áp: | Sóng hình sin | Dòng điện kiểm tra ngắn mạch: | AC tối đa 20mA |
Đường dây điện áp: | Đo dưới AC 100V | Phương thức giao tiếp: | Với giao diện USB, dữ liệu được lưu trữ có thể được tải lên máy tính, lưu và in |
Nhiệt độ và độ ẩm làm việc: | -10 ℃ ~ 40 ℃; -10oC ~ 40oC; below 80% rh dưới 80% | Vật liệu chống điện: | 20MΩ trở lên (500V giữa mạch và vỏ) |
ZXET3008 Thiết bị kiểm tra kháng đất bằng kẹp hai
Việc giới thiệu sản phẩm
ZXET3008 Double Clamp Grounding Resistance Tester là một sự kết hợp của tiêu chuẩn phát hiện kháng đất bảo vệ sét mới,được thiết kế và sản xuất đặc biệt để đo trên chỗ của kháng đất, điện trở đất, điện áp nối đất, dòng rò rỉ dây nối đất, dòng AC và kháng DC.Phương pháp 4 dây chính xác, phương pháp 3 dây, và phương pháp 2 dây đơn giản, phương pháp lựa chọn, và phương pháp kẹp kép được sử dụng để đo kháng đất.Nó có thể đo hệ thống nối đất bằng cách sử dụng đường dẫn nối đất lớn xuống, và có thể đo lường linh hoạt và chính xác bất kỳ giá trị kháng đất nào trong các tình huống đặt đất phức tạp khác nhau như đặt đất điểm duy nhất và lưới.không cần phải ngắt kết nối bất kỳ điện cực nối đất song song, cải thiện sự tiện lợi của phép đo. giới thiệu công nghệ FFT (Phân biến Fourier nhanh) và công nghệ AFC (Kiểm soát tần số tự động),nó có khả năng chống nhiễu độc đáo và khả năng thích nghi với môi trườngNó được sử dụng rộng rãi để đo kháng đất, kháng đất, điện áp đất, dòng AC và dòng rò rỉ trong điện, viễn thông,khí tượng học, mỏ dầu, tòa nhà, bảo vệ sét, và thiết bị điện công nghiệp.
Máy chủ được thiết kế với một phong cách hộp công cụ chuyên dụng, sử dụng nhựa polypropylene như là nguyên liệu thô và thêm các chất lấp composite mới cho đúc phun một lần.cứng, độ cứng, chống mòn, chống nhiệt, và hiệu suất cách nhiệt vượt trội.và độ tin cậy trong các thử nghiệm môi trường khác nhau. Máy chủ có màn hình LCD màn hình lớn với đèn nền và biểu đồ thanh, rõ ràng trong một cái nhìn. Đồng thời, nó có thể lưu trữ 2000 bộ dữ liệu, và thông qua phần mềm dữ liệu,nó có thể đạt được các chức năng như đọc, truy vấn, lưu, báo cáo và in dữ liệu lịch sử.
Đặc điểm
1Phương pháp kẹp kép, phương pháp lựa chọn, hai, ba, bốn phương pháp dây để kiểm tra sức đề kháng giơ đất;
2. Phản kháng vòng lặp, kháng cự on, kháng cự DC, thử nghiệm kháng cự kết nối equipotential;
3. Kháng đất, dòng AC, dòng rò rỉ, thử nghiệm điện áp mặt đất;
4. Được thiết kế theo tiêu chuẩn mới cho thử nghiệm chống sét khí tượng;
5. Điện thử kháng đất đạt 20mA;
6Thiết kế hộp dụng cụ đặc biệt, bền;
7. Các hộp công cụ có thể được chọn trong màu đen hoặc vàng;
8Công nghệ FFT, công nghệ AFC, khả năng chống can thiệp mạnh mẽ;
9. Phạm vi: 0.000Ω 30000Ω; 0 100V; 0 600A;
10Phân giải: 0.001Ω; 0.1V; 0.1mA.
Chức năng | Chống đất, kháng đất, kháng DC, kháng on, kháng kết nối equipotential, điện áp đất, AC hiện tại, đo hiện tại rò rỉ |
Nguồn cung cấp điện | DC 7,4V 1,8Ah pin lithium sạc lại |
Đèn phía sau | Đèn nền màn hình màu trắng có thể điều khiển, phù hợp để sử dụng ở nơi tối |
Đánh giá | Phương pháp đo chính xác 4 dây, phương pháp đo 3 dây, phương pháp 2 dây đơn giản, phương pháp lựa chọn, phương pháp kẹp kép để đo kháng đất |
Phương pháp đo | Phương pháp đo hai, ba và bốn dây: phương pháp thay đổi cột, đo mạch ngắn dòng 20mA Max |
Phương pháp đo lựa chọn: phương pháp thay đổi cực, đo dòng điện mạch ngắn 20mA Max | |
Phương pháp kẹp đôi: phương pháp đo độ cảm ứng lẫn nhau không tiếp xúc, dòng điện thử nghiệm 1mA Max | |
Khả năng kháng đất: phương pháp bốn cực (phương pháp Wenner) | |
Chống DC: phương pháp thay đổi cực | |
Dòng điện xoay: điều chỉnh trung bình (clamp) | |
Điện áp đến mặt đất: điều chỉnh trung bình (giữa giao diện P (S) -ES) | |
Phạm vi | Phương pháp hai, ba, bốn dây để đo kháng đất (R): 0,000Ω ~ 30000Ω |
Phương pháp lựa chọn để đo điện trở đất (Re): 0,00Ω ~ 3000Ω | |
Phương pháp kẹp kép để đo kháng đất (Re): 0.01Ω ~ 200Ω | |
Phương pháp kẹp kép để đo kháng đất (Re): 0.01Ω ~ 200Ω | |
Điện áp mặt đất (50Hz / 60Hz): AC 0.0 ~ 100.0V | |
Điện luân phiên (50Hz / 60Hz): AC 0.00mA ~ 600.0A | |
Độ phân giải cao nhất |
Phương pháp hai, ba, bốn dây để đo kháng đất (Re), kháng DC:0.001Ω(0.000Ω~29.999Ω); 0.01Ω(30.00Ω~299.99Ω) 0.1Ω(300.0Ω~2999.9Ω);1Ω(3000Ω~30000Ω) |
Phương pháp lựa chọn để đo kháng đất (Re): 0.01Ω(0.00Ω~29.99Ω);0.1Ω(30.0Ω~299.9Ω) 1Ω ((300Ω~3000Ω) |
|
Phương pháp kẹp kép để đo kháng đất (Re): 0.01Ω(0.01Ω~0.99Ω);0.1Ω(1.0Ω~29.9Ω) 1Ω(30Ω~200Ω) |
|
Khả năng kháng đất (ρ): 0.01Ωm(0.00Ωm~99.99Ωm) 0.1Ωm(100.0Ωm~999.9Ωm) 1Ωm ((1000Ωm~9999Ωm) 10Ωm(10.00kΩm ~99.99kΩm) 100Ωm ((100.0kΩm~999.9kΩm) 1kΩm(1000kΩm~9000kΩm) |
|
Điện áp mặt đất ((50Hz/60Hz): 0.1V | |
Dòng điện xoay đổi ((50Hz/60Hz): 0.01mA | |
Chọn chính xác |
Phương pháp hai, ba, bốn dây để đo kháng đất (Re), kháng DC (R-): ± 2%rdg±0,05Ω (0,000Ω~29,999Ω) ± 2%rdg±3dgt (30,00Ω~299,99Ω) ± 2%rdg±3dgt (300.0Ω~2999.9Ω) ± 4%rdg±3dgt (3.000kΩ~30.00kΩ) Lưu ý: 1. Lỗi bổ sung ở rC max hoặc rP max≤±5%rdg±5dgt. ((rC max:4kΩ+100R<50kΩ, rP max:4kΩ+100R<50kΩ) 2. Lỗi bổ sung ở điện áp can thiệp 5V ≤ ± 5%rdg±5dgt |
Phương pháp lựa chọn để đo kháng đất (Re): ± 2%rdg±5dgt ((0,00Ω~29,99Ω) ± 2%rdg±3dgt ((30.0Ω~299.9Ω) ± 2%rdg±3dgt (300Ω~3000Ω) |
|
Phương pháp kẹp kép để đo kháng đất (Re): ± 10%rdg±5dgt ((0,01Ω~100Ω) ± 20%rdg±5dgt ((101Ω~200Ω) |
|
Kháng chống đất (ρ): theo độ chính xác đo R (ρ=2πaR a:1 m~100m;π=3.14) |
|
Điện áp mặt đất ((50Hz/60Hz): ± 2%rdg±3dgt | |
Dòng điện xoay đổi ((50Hz/60Hz): ± 2%rdg±3dgt | |
Hình sóng điện áp thử nghiệm | Sóng sinus |
Tần số thử nghiệm | 128Hz/111Hz/105Hz/94Hz ((Tự động chọn tần số) |
Điện thử kết nối ngắn | AC 20mA tối đa |
Điện áp thử nghiệm mạch mở | AC 40V tối đa |
Khoảng cách điện cực | 1m~100m |
Chế độ hiển thị | Màn hình LCD lớn 6 chữ số với đèn nền |
Hướng dẫn đo | Chỉ báo đèn LED nhấp nháy trong khi đo, màn hình LCD đếm ngược |
Kích thước màn hình LCD | 128mm × 75mm |
Màn hình LCD | 124mm × 67mm |
Kích thước | Kích thước thiết bị: chiều dài, chiều rộng và chiều cao 320mm × 275mm × 145mm |
Clamp hiện tại: chiều dài, chiều rộng và chiều cao khoảng 220mm × 100mm × 27mm | |
Kích thước gói | Bao bì bên ngoài: chiều dài, chiều rộng và chiều cao khoảng 400mm × 245mm × 335mm |
Đường thử chuẩn | Đỏ 15m, đen 15m, vàng 10m, xanh 10m |
Đường thử đơn giản | 2 thanh: đỏ 1,6m, đen 1,6m |
Cây thả đất phụ trợ | 4 mảnh:φ10mm × 150mm |
Clamp hiện tại | 2 bộ: CT1 kẹp nút đỏ đen, CT2 kẹp nút màu xanh đen |
Kích thước kẹp hiện tại | φ52mm |
Kích thước kẹp hiện tại | 1000:1 |
Dẫn dây kẹp hiện tại | Chiều dài 2m |
Thời gian đo |
Điện AC: khoảng 2 lần / giây; Điện áp mặt đất: khoảng 2 lần / giây; Chống đất: khoảng 7 giây / thời gian |
Thời gian đo | Hơn 5000 lần (kiểm tra mạch ngắn, kiểm tra một lần, dừng lại trong 30 giây và sau đó kiểm tra) |
Điện áp đường dây | Đánh giá dưới 100V AC |
Giao diện truyền thông | Với giao diện USB, dữ liệu được lưu trữ có thể được tải lên máy tính, lưu và in |
Đường truyền thông | 1 dây liên lạc USB, dài 1,5m |
Lưu trữ dữ liệu | Biểu tượng "HOLD" cho biết khi giữ dữ liệu |
Lưu trữ dữ liệu | Các nhóm 2000, chỉ báo lưu trữ "MEM", hiển thị "FULL" cho thấy lưu trữ đã đầy |
Truy cập dữ liệu | Biểu tượng "READ" cho biết khi kiểm tra dữ liệu |
Hiển thị tràn | Dấu hiệu "OL" khi tràn quá phạm vi |
Chỉ báo dòng điện thấp của kẹp dòng | Khi chọn phương pháp hoặc phương pháp kẹp kép, khi tín hiệu hiện tại được nhận bởi kẹp CT2 thấp hơn 0,5mA, biểu tượng "" được hiển thị.hướng kẹp của kẹp dòng CT2 nên được kiểm tra |
Xét nghiệm can thiệp | Tự động xác định tín hiệu nhiễu, điện áp nhiễu cao hơn 5V "NOISE" biểu tượng chỉ |
Thử nghiệm trên mặt đất phụ trợ | Với chức năng kiểm tra giá trị kháng đất phụ trợ, 0,00kΩ ~ 30,00kΩ ((100R + rC < 50kΩ,100R + rP < 50kΩ) |
Chức năng báo động | Khi giá trị đo vượt quá giá trị thiết lập báo động, "beep--beep--beep--" báo động nhắc |
Điện áp pin | Khi điện áp pin không đủ, biểu tượng điện áp pin thấp được hiển thị để nhắc nhở pin sạc. |
Tự động tắt | Tự động tắt sau 15 phút |
Lưu lượng điện |
Chế độ chờ: 25mA tối đa (đánh đèn nền tắt); Đèn hậu: 25mA tối đa (nước tiêu thụ năng lượng riêng biệt); Khi đo: 150mA tối đa (đánh đèn hậu tắt) |
Trọng lượng | Công cụ: 2,66kg (bao gồm pin) |
Tổng trọng lượng: 7,87kg (bao gồm bao bì) | |
Hộp dụng cụ | Thiết kế hộp dụng cụ đặc biệt, có thể chịu 200kg |
Nhiệt độ và độ ẩm làm việc | -10 °C ~ 40 °C; dưới 80% rh |
Nhiệt độ và độ ẩm lưu trữ | -20 °C ~ 60 °C; dưới 70% rh |
Bảo vệ quá tải | đo kháng cự nối đất: AC 280V / 3 giây giữa các cổng C (H) -E, P (S) -ES |
Kháng cách nhiệt | 20MΩ hoặc nhiều hơn (500V giữa mạch và vỏ) |
Chống lại. | 20MΩ hoặc nhiều hơn (500V giữa mạch và vỏ) |
Đặc điểm điện từ | IEC61326 (EMC) |
Phù hợp với các quy định an toàn |
IEC61010-1 (CAT III 300V, CAT IV 150V, mức độ ô nhiễm 2); IEC61010-031; IEC61557-1 (kháng đất); IEC61557-5 (khả năng kháng đất); JJG366-2004 (máy đo kháng đất); JJG1054-2009 (máy đo kháng đất kẹp). |

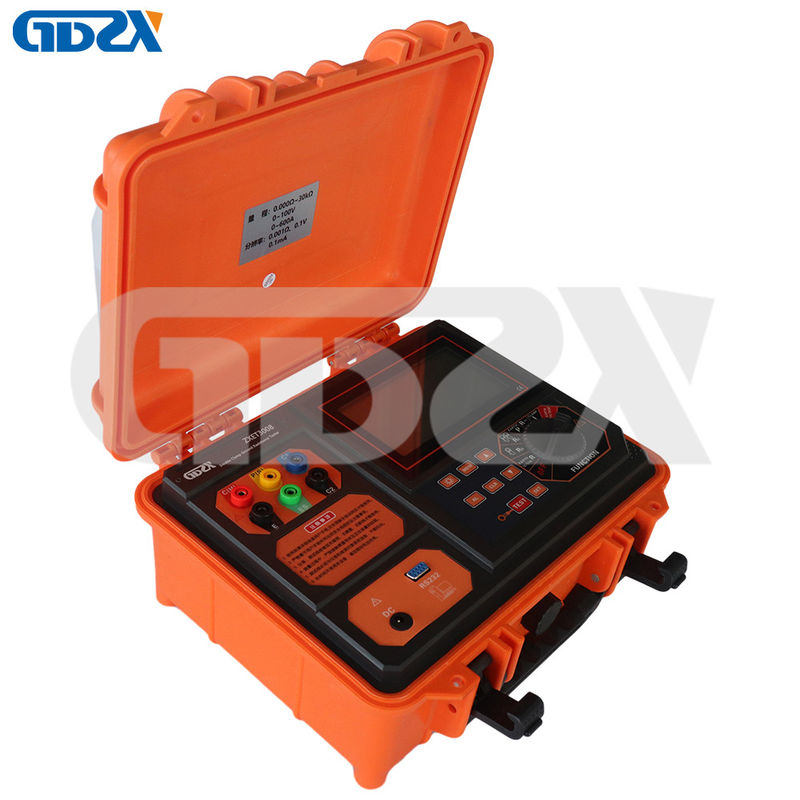

Hình ảnh sản phẩm
