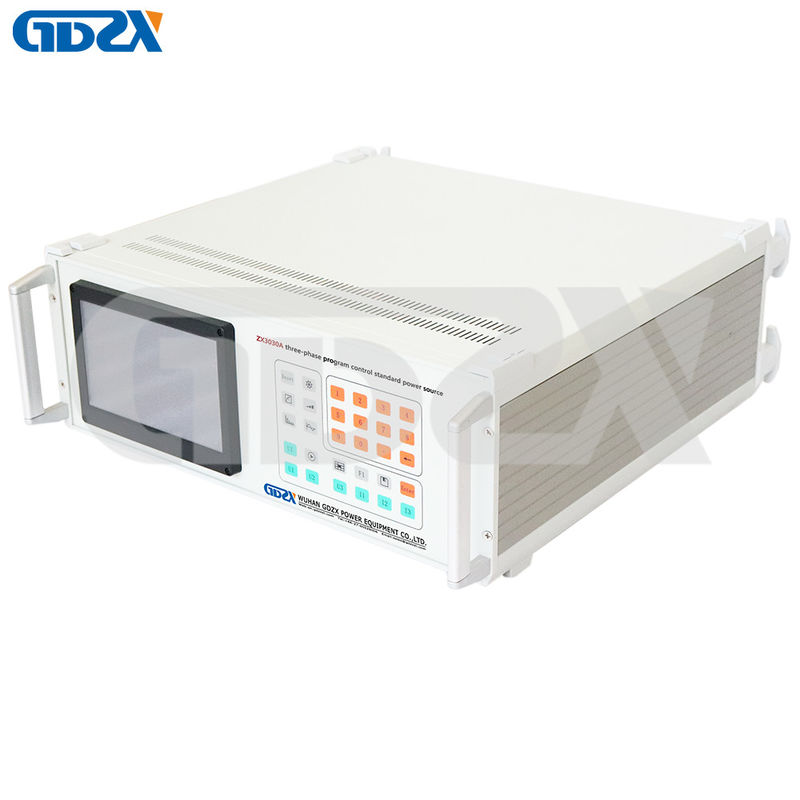

Chương trình AC ZX3030A Kiểm soát nguồn điện ba pha tiêu chuẩn Tuổi thọ dài

Giới thiệu

Nguồn năng lượng tiêu chuẩn được điều khiển theo chương trình ba pha của ZX3030A với cấu trúc tích hợp của đồng hồ và nguồn, công nghệ nguồn tiêu chuẩn vòng kín kỹ thuật số đầy đủ và sử dụng một loạt các thiết bị tiên tiến như hệ thống nhúng, màn hình TFT lớn, chip CPLD và A / D, D / A có độ chính xác cao. Nó có thể được sử dụng rộng rãi trong ngành công nghiệp đo năng lượng điện, phòng thí nghiệm điện và các bộ phận liên quan khác, và dễ dàng mang đến hiện trường.

Đặc trưng

1. Sử dụng màn hình cảm ứng và nút phim.

2. Embedded high-level standard power watt-hour meter and digital closed-loop feedback based on it. 2. Nhúng đồng hồ đo công suất tiêu chuẩn watt cấp cao và phản hồi vòng kín kỹ thuật số dựa trên nó. Other parameters such as voltage, current, frequency can also be used as standard. Các thông số khác như điện áp, dòng điện, tần số cũng có thể được sử dụng làm tiêu chuẩn.

3. bảo vệ giới hạn dòng điện, bảo vệ ngắn mạch điện áp, bảo vệ mạch hở hiện tại và các chức năng khác.

4. Trong phạm vi đầu ra cho phép của thiết bị, người dùng có thể tùy ý đặt điện áp định mức và bánh răng hiện tại của điện áp và dòng ba pha.

5. Có nhiều điểm kiểm tra hệ số công suất và dòng điện dồi dào, giúp dễ dàng định cấu hình các sơ đồ hiệu chuẩn khác nhau.

6. Nó có thể kiểm tra tất cả các loại máy đo giờ watt một pha, ba pha và hoạt động và phản ứng.

7. Lượng lưu trữ dữ liệu lớn giúp bạn dễ dàng truy vấn dữ liệu xác nhận.

8. Với cổng nối tiếp RS232, thuận tiện cho việc điều khiển và nâng cấp phần mềm máy tính.

Thông số

1) Đầu ra điện áp pha AC

A. Độ mịn điều chỉnh: 0,01% RG

B. Độ phân giải: 6 chữ số có nghĩa

C. Độ chính xác: tốt hơn ± 0,05% RG

D. Độ ổn định: tốt hơn ± 0,01% RG / 1 phút

E. Biến dạng: tốt hơn 0,1% (tải không điện dung)

F. Công suất đầu ra: định mức 20VA mỗi pha

G. Tốc độ điều chỉnh toàn tải: nhỏ hơn ± 0,01% RG

H. Phạm vi đầu ra: 10V-500V

TÔI. Phạm vi cài đặt: 57,7V, 100V, 220v, 380V, tự động chuyển đổi.

2) Đầu ra dòng điện xoay chiều

Một. . A Mộtđộ mịn điều chỉnh: 0,01% RG

B. Độ chính xác: tốt hơn ± 0,05% RG

C. Độ phân giải: 6 chữ số có nghĩa

D. Độ ổn định: tốt hơn ± 0,02% RG / 1 phút

E. Biến dạng: tốt hơn 0,1%

F. Công suất đầu ra: 20VA mỗi pha.

G. Tốc độ điều chỉnh toàn tải: nhỏ hơn ± 0,01% RG

H. Phạm vi đầu ra: 0,5mA-24A

TÔI. Phạm vi cài đặt: 0.2A, 1A, 5A, 20A, tự động chuyển đổi (tùy chỉnh 0-100A hiện tạied)

3) Công suất

Độ chính xác: tốt hơn 0,05% RG

B. Độ ổn định: tốt hơn 0,01% / 1 phút.

C. Độ phân giải: 6 bitS đáng kểts ( điện năng hoạt động, công suất phản kháng, công suất biểu kiến)

4) Hệ số công suất

A. Phạm vi điều chỉnh: - 1~ 0 ~ + 1;

B. Độ phân giải: 0,00001;

C. Độ chính xác: 0,0005.

5) pha

A. Phạm vi điều chỉnh: 0-359,99 độ

B. Độ phân giải: 0,001 °

C. Độ chính xác: ± 0,02 °

6) tần số

Phạm vi điều chỉnh: 40Hz-70Hz

B. Độ phân giải: 0,001 Hz

C. Độ chính xác: ± 0,002Hz

7) Sóng hài: 2-51 sóng hài có thể được phát ra chính xác.
