ZX-703 thử nghiệm bảo vệ rơle máy vi tính

Giới thiệu:

Máy thử nghiệm bảo vệ rơ le vi tính ZX-703, nó sử dụng bộ xử lý tín hiệu số hiệu suất cao và tốc độ cao, với tốc độ tính toán nhanh và băng thông truyền tần số rộng. Phần mềm sử dụng thuật toán độ chính xác kép để tạo ra dạng sóng chính xác cao tùy ý của từng pha. Do cấu trúc tích hợp, các bộ phận được kết hợp chặt chẽ, khoảng cách truyền dữ liệu ngắn và cấu trúc nhỏ gọn. Có thể kiểm tra nhiều loại rơ le (như dòng điện, điện áp, giới hạn thời gian nghịch, hướng công suất, trở kháng, vi sai, chu kỳ thấp, thời gian đồng thời, tần số, DC, trung gian, thời gian, v.v.) và bảo vệ vi tính, đồng thời có thể mô phỏng một bộ thử nghiệm hoàn chỉnh cho các lỗi tức thời, vĩnh viễn và bộ chuyển đổi phức tạp khác nhau.

Đặc trưng:

1. Máy chủ thông minh, máy chủ sử dụng bộ xử lý tín hiệu số hiệu suất cao và tốc độ cao, với tốc độ tính toán nhanh và băng thông truyền tần số rộng. Phần mềm sử dụng thuật toán độ chính xác kép để tạo ra dạng sóng chính xác cao tùy ý của từng pha. Do cấu trúc tích hợp, các bộ phận được kết hợp chặt chẽ, khoảng cách truyền dữ liệu ngắn và cấu trúc nhỏ gọn.

2. Thiết bị được vận hành độc lập bằng chuột xoay thuận tiện và linh hoạt thông qua màn hình LCD lớn và hiển thị đầy đủ bằng tiếng Trung. Hầu hết các công việc kiểm tra và xác minh tại chỗ có thể được hoàn thành, đồng thời có thể kiểm tra nhiều loại rơ le (như dòng điện, điện áp, giới hạn thời gian nghịch, hướng công suất, trở kháng, vi sai, chu kỳ thấp, thời gian đồng thời, tần số, DC, trung gian, thời gian, v.v.) và bảo vệ vi tính, đồng thời có thể mô phỏng một bộ thử nghiệm hoàn chỉnh cho các lỗi tức thời, vĩnh viễn và bộ chuyển đổi phức tạp khác nhau.

3. Kết nối với máy tính để chạy. Thông qua phần mềm vận hành hoàn chỉnh bằng tiếng Trung trên nền tảng Windows, có thể thực hiện nhiều công việc xác minh quy mô lớn, phức tạp và tự động hơn. Có thể dễ dàng kiểm tra và quét các cài đặt bảo vệ khác nhau. Dữ liệu thử nghiệm có thể được lưu trữ trong thời gian thực, hiển thị sơ đồ vector, vẽ dạng sóng lỗi, in báo cáo trực tuyến, v.v.

4. Màn hình LCD lớn. Thiết bị này sử dụng màn hình LCD đồ họa độ phân giải cao lớn. Tất cả các quy trình vận hành được thiết lập trên màn hình. Giao diện vận hành và kết quả thử nghiệm được hiển thị bằng tiếng Trung và màn hình trực quan và rõ ràng.

5. Vận hành theo kiểu "ngu ngốc", sử dụng bộ điều khiển nâng cao "chuột xoay", đơn giản hóa rất nhiều cấu trúc của bộ phận vận hành, giúp việc vận hành trở nên đơn giản, nhanh chóng và dễ dàng nắm vững.

6. Giai đoạn đầu ra sử dụng bộ khuếch đại mới có độ trung thực cao, có thể được sử dụng làm đầu ra dòng điện và đầu ra điện áp. Công suất đầu ra lớn, độ chính xác tốt và độ tin cậy cao.

7. Dòng điện và điện áp được xuất trực tiếp. Điện áp pha và dòng điện pha được xuất ra bởi bộ khuếch đại DC, có thể xuất trực tiếp điện áp AC, dòng điện AC, điện áp DC, dòng điện DC và góc và tần số thay đổi, đồng thời có thể chồng các hài bậc 1-20.

8. Tự bảo vệ, áp dụng cấu trúc tản nhiệt được thiết kế hợp lý và có nhiều biện pháp bảo vệ đáng tin cậy và hoàn chỉnh cũng như khởi động mềm nguồn và các chức năng tự chẩn đoán và khóa lỗi nhất định.

9. Nó có một thiết bị đầu ra nguồn DC chuyên dụng độc lập và được trang bị đầu ra nguồn DC 110V hoặc 220V chuyên dụng.

10. Tiếp điểm phong phú, với 8 đầu vào tiếp điểm và 4 đầu ra tiếp điểm trống. Tiếp điểm đầu vào tương thích với tiếp điểm trống và tiếp điểm điện thế 0-250V, có thể tự động nhận dạng một cách thông minh.

11. Máy chủ được tích hợp với cấu trúc một máy và hoạt động với nguồn điện AC 220V. Kích thước nhỏ, trọng lượng nhẹ, dễ mang theo, dễ dàng kiểm tra dòng chảy.

12. Nó có hiệu quả chi phí cao và là một sản phẩm thiết kế chung đa chuyên ngành, tích hợp các thành tựu khoa học và công nghệ tiên tiến từ nhiều chuyên ngành. Nó có hiệu suất của một máy thử nghiệm lớn và giá của một máy thử nghiệm nhỏ, đồng thời có tỷ lệ hiệu suất trên giá cao.

Thông số sản phẩm:

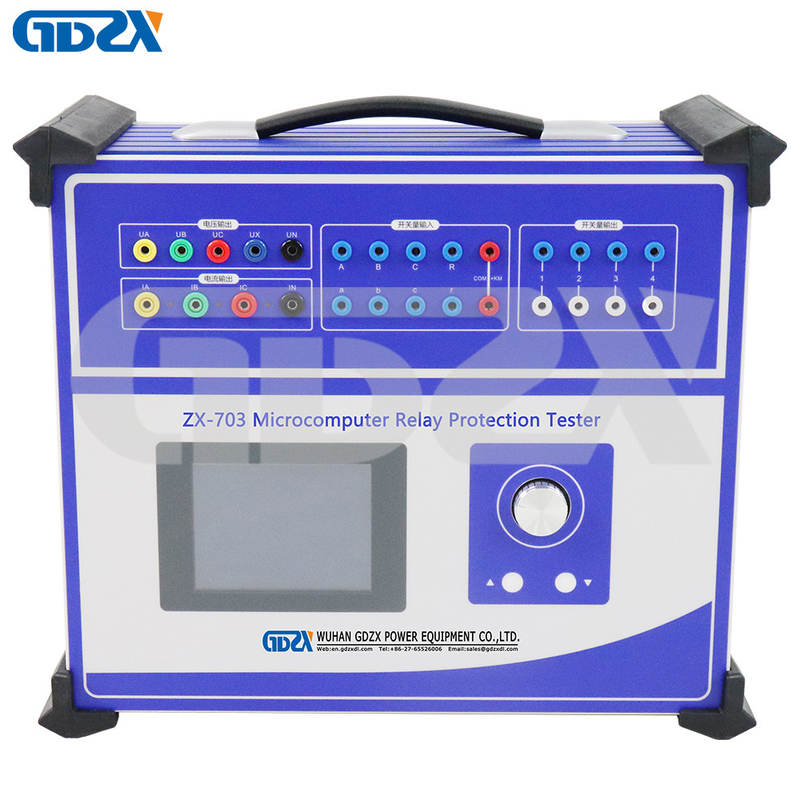

Hình ảnh sản phẩm:
