Bộ hiệu chuẩn điện quốc tế Máy đo hiệu chuẩn trường đa năng

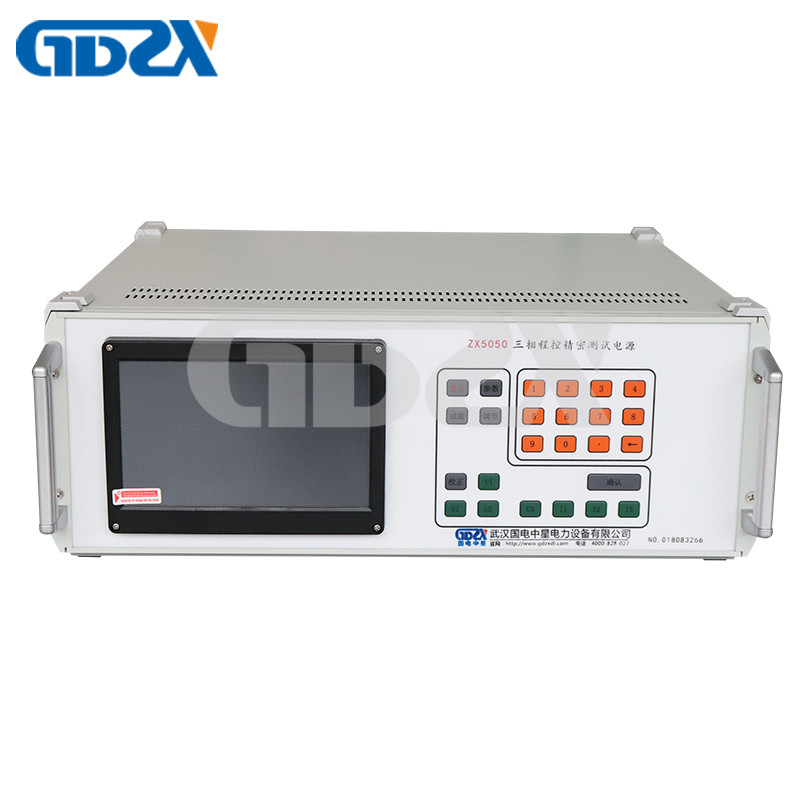

Nguồn điện thử nghiệm ba pha lập trình ZX5050 áp dụng cấu trúc nguồn đo tích hợp, sử dụng một hệ thống nhúng, màn hình LCD màu TFT màn hình lớn, màn hình cảm ứng, chip CPLD,và một loạt các thiết bị tiên tiến như A / D chính xác cao, D / A, vv Nó có kích thước nhỏ và trọng lượng nhẹ, và có thể được sử dụng rộng rãi trong ngành công nghiệp đo điện, phòng thí nghiệm điện và các bộ phận liên quan khác,làm cho nó dễ dàng mang theo và sử dụng trên trang web.

1. Bảng điều khiển màn hình cảm ứng và nút mặt nạ được sử dụng để hiển thị một lượng lớn thông tin, đơn giản và thuận tiện để sử dụng.

2. Máy đo năng lượng tích hợp, hiển thị các thông số như điện áp, dòng, tần số, giai đoạn, công suất hoạt động, công suất phản ứng, công suất hiển nhiên, yếu tố công suất, v.v.

3Nó có nhiều chức năng bảo vệ: bảo vệ giới hạn hiện tại, bảo vệ khuếch đại công suất, bảo vệ mạch ngắn điện áp, bảo vệ mạch mở hiện tại, bảo vệ nhiệt khuếch đại công suấtvà các chức năng khác.

4- Chuyên gia thông minh: Trong phạm vi đầu ra được phép của thiết bị, người dùng có thể tự do thiết lập điện áp và dòng điện định giá của mỗi điện áp và dòng ba pha.Các điểm thử nghiệm và chi tiết điều chỉnh điện áp và dòng điện đề cập đến giá trị số thiết bị được đặt bởi người sử dụng, làm cho nó thuận tiện cho người dùng để vận hành.

5. Điện áp phong phú, hiện tại, và các điểm thử nghiệm pha cho hoạt động dễ dàng.

6Được trang bị cổng RS232 để dễ dàng điều khiển máy tính và nâng cấp phần mềm.

1. Lượng đầu ra

1) Điện áp: 10 ~ 450V (phạm vi điện áp bên trong 57.7, 100, 220V, 380V), công suất đầu ra 20VA.

2) Điện: 0.001-20A (phạm vi điện nội bộ 0.2, 1, 5, 20A), công suất đầu ra 20VA. (Tổng 0-100A có thể được tùy chỉnh)

3) Tần số đầu ra: 45-65Hz.

4) Giai đoạn đầu ra: 0-359,99 °.

5) Sự ổn định: điện áp và dòng 0.02%. (2 phút)

6) Sự biến dạng: Sự biến dạng điện áp và dòng không quá 0,5% (nhiệm vụ không dung lượng)

2. Đi ra và hiển thị chính xác

Dự án: Nghị quyết

Điện áp: 4 chữ số quan trọng

Tần số: 0.001Hz

Giai đoạn: 0,01 °

Nhân tố năng lượng: 0.001

Năng lượng hoạt động: 4 chữ số quan trọng

Năng lượng phản ứng: 4 chữ số quan trọng

Sức mạnh hiển nhiên: 4 chữ số quan trọng

3Các điểm thử nghiệm điều chỉnh công suất chung

1) Các điểm thử điện áp: 80%, 90%, 100%, 110%, 120%.

2) Các điểm thử nghiệm hiện tại: 1%, 5%, 10%, 20%, 50%, 100%, 120%.

3) Các điểm thử nghiệm giai đoạn: 0,5L, 0,86L, 1.00,86C, 0,5C.

4) Phạm vi của điện áp ba pha và dòng điện có thể được điều chỉnh riêng biệt, với độ chính xác điều chỉnh là 10%, 1%, 0,1%, và 0,01%; Điều chỉnh phạm vi đến 125%.

5) Các yếu tố pha và công suất của điện áp ba pha và dòng điện cũng có thể được điều chỉnh theo giai đoạn, với độ tinh tế điều chỉnh lần lượt là 10 °, 1 °, 0,1 ° và 0,01 °.

6) UB và UC cũng có thể điều chỉnh giai đoạn UA riêng biệt.

7) Việc điều chỉnh tần số được đạt được bằng cách điều chỉnh điện áp ba pha và dòng điện cùng nhau, với độ chính xác điều chỉnh lần lượt là 5Hz, 1Hz, 0,1Hz và 0,01Hz.

4Nguồn cung cấp điện: đơn pha AC 182-262V, 50/60Hz.

5- Kích thước bên ngoài: 500 × 600 × 178mm

6Trọng lượng: 27kg.
