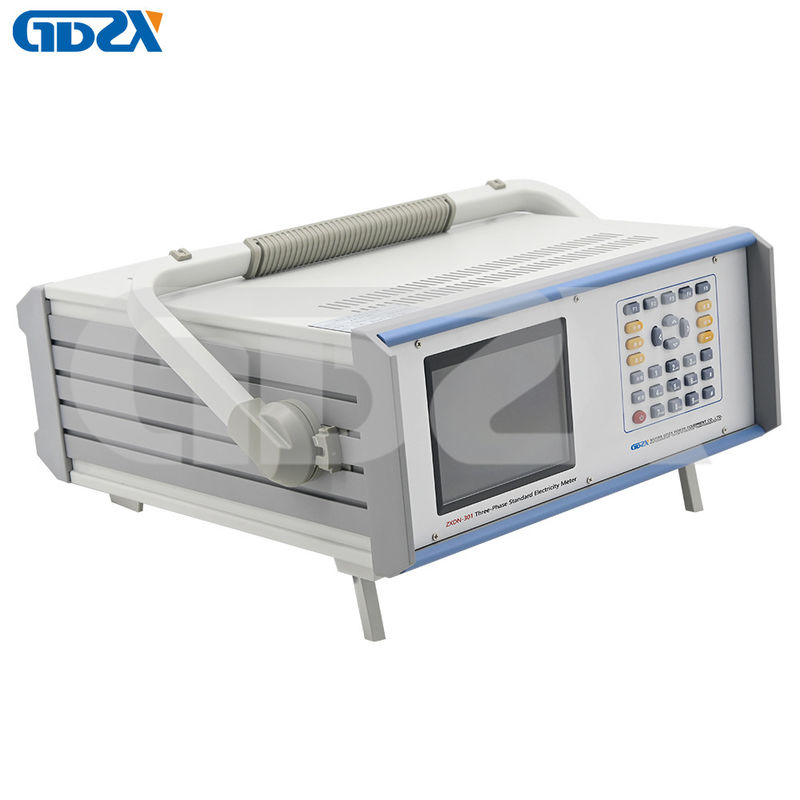

ZXDN-301 Máy đo năng lượng tham chiếu tiêu chuẩn 3 giai đoạn lớp 0.02 220V

• Vỏ nhôm di động tiêu chuẩn, khối lượng nhỏ hơn (hiện nay khối lượng của các sản phẩm tương tự trong nước là 355 × 145 × 185mm) trọng lượng nhẹ hơn (7,5 kg), thuận tiện hơn để mang theo.


• Phạm vi đo rộng: Phạm vi đo điện áp (năng lượng pha): 1 ~ 560V
  Phạm vi đo hiện tại: 10mA ~ 120A


• Nhiều phương pháp đo: nó có thể đo điện áp AC, dòng điện, công suất (năng lượng hoạt động, công suất phản ứng,điện trong 4 phần tư dưới các chế độ dây điện khác nhau như đơn pha, ba pha bốn dây Y / ba dây Δ; Sức mạnh phản ứng và năng lượng điện có thể được đo bằng nhiều cách, chẳng hạn như sức mạnh phản ứng thực sự,công suất phản ứng bình phương và công suất phản ứng trung tính nhân tạo.


• Đo đa chức năng:
  A. Điện áp, dòng điện, pha, tần số, công suất hoạt động, công suất phản ứng, nhân công suất, lỗi và các chức năng đo lường cơ bản khác.
  B. Đo độ ổn định điện áp, dòng điện và điện (tối đa 5 thuật toán ổn định điện).
  C. Đo độ không đối xứng của điện áp và dòng điện ba pha.
  D. đo lường sự mất cân bằng điện áp và dòng điện ba pha.
  E. Đo độ sai phân vùng pha.
  F. Hiển thị đồ thị vectơ, nhiều phương pháp hiển thị đồ thị vectơ (chuyển theo chiều kim đồng hồ, quay ngược chiều kim đồng hồ; 12:00 giờ, 3:00 giờ vị trí cơ sở tùy chọn; biến số dữ liệu tham chiếu;Chế độ hiển thị giai đoạn: 0 ~ 360 ° hoặc ± 180 ° có thể được thiết lập) để đáp ứng các thói quen hiển thị khác nhau.
  G. Hiển thị hình sóng, phân tích hài hòa, tính toán biến dạng. Hiển thị biểu đồ quang phổ; Có thể hiển thị phạm vi hài hòa, nội dung, pha. Biểu đồ quang phổ có chức năng phóng to.
  H. Đo lường nhu cầu
  I. Đo cường độ cảm ứng từ tính trong không gian.
  J. đo giảm áp suất ở cùng một đầu của thiết bị.
  K. đo hằng số và tần số của đồng hồ.
  L. Đo năng lượng sóng cơ bản.
  M. Lỗi (năng lượng hoạt động, năng lượng phản ứng, hiển nhiên, điện áp và dòng chảy) của ba loại đồng hồ khác nhau có thể được xác minh cùng một lúc.
  N.3 đầu ra xung, hằng số có thể được thiết lập riêng biệt (thiết lập tự động hoặc thủ công), các loại hằng số cũng có thể được thiết lập riêng biệt: công suất hoạt động, công suất phản ứng, hiển nhiên, điện áp, dòng điện.
  O. Nó có thể xác minh lỗi toàn diện của thiết bị bao gồm ba đồng pha.
  P. Có thể được sử dụng như ba đồng pha tiêu chuẩn.


• Đo năng lượng sóng cơ bản: nó có thể đo năng lượng đầy đủ (bao gồm cả năng lượng sóng cơ bản và năng lượng sóng hài hòa), và chỉ có thể đo năng lượng sóng cơ bản.


• Kiểm tra lỗi năng lượng điện:Nó có thể xác minh giá trị ước tính lỗi đo năng lượng điện và độ lệch chuẩn của đồng hồ đo năng lượng điện và thiết bị xác minh đồng hồ đo năng lượng điện.. Và số xung, định số hiệu chuẩn có thể được thiết lập tự động để cải thiện hiệu quả làm việc.Đặc biệt là thiết bị hiệu chuẩn cho đồng hồ tiêu chuẩn đa hằng số và đồng hồ điện là thuận tiện hơn để sử dụng. Công nghệ bù đắp đặc biệt, trong tải trọng nhỏ, bởi vì tải trọng quá nhỏ (tần số xung năng lượng quá thấp) sẽ không gây ra lỗi nhảy quá lớn.ước tính độ lệch chuẩn, sai số trung bình.


• Phân tích hài hòa: phân tích điện áp tần số điện, hiện tại 51 lần thấp hơn hài hòa.


• Dữ liệu và hiển thị đồ họa: có thể hiển thị trực quan tình trạng đo lường và một loạt các dữ liệu đo lường.sơ đồ vector giai đoạn hiện tại, phân tích âm thanh sóng biểu đồ thanh.


• Chuyển phạm vi theo cách thủ công hoặc tự động.


• Với chức năng lưu trữ, có thể lưu trữ 30 nhóm các bản ghi dữ liệu và có thể lấy lại theo các điều kiện.


• với phương pháp nhập chữ Pinyin: có thể nhập ký tự, chữ cái, biểu tượng Trung Quốc


• Đường dây: đầu cuối đầu vào hiện tại phổ biến, thay đổi dòng điện mà không thay đổi dây, dễ sử dụng.


• đa dụng: có thể được sử dụng như một đồng hồ tiêu chuẩn, cũng có thể được sử dụng như một thiết bị kiểm tra thiết bị kiểm chứng đồng hồ điện. Có thể được sử dụng một mình, cũng có thể được sử dụng với điều khiển từ xa truyền thông máy tính,cũng có thể được sử dụng với thiết bị xác minh.


• Giao diện liên lạc nhiều: RS485, RS232, USB, sử dụng giao tiếp không đồng bộ: tốc độ baud có thể được thiết lập.


• 6.4 inch 640 × 480 điểm ma trận TFT màu màn hình LCD, hiển thị rõ ràng, màu sắc sống động.


• Hoạt động: thiết kế nhân bản, kết hợp hợp lý các chức năng, hoạt động rất đơn giản.

Chỉ số kỹ thuật:

1- Phạm vi tín hiệu
Điện áp: 1 ~ 560V (điện áp pha)
Dòng điện: 10mA ~ 120A
Tần số: 40 ~ 70 hz
Động mạch đầu vào: tối đa 2MHz (TTL)
Tần số đầu ra: sử dụng hằng số tự động, ở phạm vi định số, tần số xung đầu ra Fout: 60KHz
Độ chính xác là 2.
1 Đo điện áp (RMS): độ chính xác: 0,02 (Rd%).
Phạm vi: 30V, 60V, 120V, 240V, 480V năm bánh, chuyển động tự động và thủ công.
2 đo lường dòng (RMS): độ chính xác: 0,02 (Rd%).
Phạm vi: 0.2a, 1A, 5A, 20A, 100A năm bánh, chuyển động tự động và thủ công.
3 Sức mạnh hoạt động, độ chính xác đo năng lượng điện hoạt động: 0,02 (Rd%).
4 Độ chính xác đo lường công suất phản ứng và năng lượng điện phản ứng: mức 0,05 (Rd%).
5 Đo tần số: phạm vi đo: 45 ~ 70Hz;
Độ phân giải: 0,0001Hz;
Độ chính xác: ± 0.01Hz.
6 đo pha: phạm vi đo: 0 ~ 359,999° (0 ~ ± 180°);
Độ phân giải: 0,001°;
Độ chính xác: ±0,02°.
7 đo giảm áp lực của cùng một đầu:
Phạm vi đo: 0 ~ 400mV;
Độ phân giải: 0,1mV;
Độ chính xác: ± 0,02% ± 1mV.
Đo cường độ cảm ứng từ tính:
Phạm vi đo: 0 ~ 0,25MT;
Độ chính xác: ± 10% ± 0,001MT.
9 đo điện áp hài hòa:
2 ~ 10 lần: hàm lượng hài hòa ≤ 30%; Lỗi: 0,1%
11 ~ 21 lần: hàm lượng hài hòa ≤ 30%; Lỗi: 0,2%
22 ~ 51 lần: hàm lượng hài hòa ≤ 30%; Lỗi: 0,5%
10 đo dòng Harmonic: 2 ~ 51 lần: hàm lượng Harmonic ≤ 50%; Lỗi: 0,1%
3. Kháng input
Kháng điện áp đầu vào: ≥750K ω
Kháng điện đầu vào hiện tại: 0,001 ω
4Môi trường làm việc
Nhiệt độ: 15 ~ 30 oC Tỷ lệ nhiệt độ: 0,0005/ °C
Thời gian làm nóng trước: 30 phút
Độ ẩm: 45 ~ 80% r.h.
Nguồn cung cấp điện: 220V ± 10% 50Hz ± 1%
Tiêu thụ năng lượng: 50 va hoặc ít hơn
5Các loại khác
Khối lượng: 355 × 185 × 145 mm
Trọng lượng: 7,5 kg
